Primárne mapovanie dna vodných tokov a nádrží
Podľa technickej dokumentácie W.T.A. Mapping a.s. sa mapovanie vodných tokov skladá z dvoch základných technologických úkonov:
- Základný zber informácií: Výstupy zo sonarových, magnetometrických a radarových zariadení špeciálne konfigurovaných našou spoločnosťou. Prístroje sú inštalované na motorových člnoch s minimálnym ponorom, ktorý dovoľuje operovať aj za nepriaznivého stavu toku z hľadiska splavnosti a odraziť od brehu aj na neupravených miestach bez prístavnej infraštruktúry.
- Spracovanie a konfigurácia dát: Modelovanie nazbieraných dát do digitálneho modelu reliéfu dna (DMR), 3D mračna bodov, vrstevníc v CAD/GIS a priečnych profilov podľa presných požiadaviek zákazníka.
3D sonarové mračno bodov: mostné piliere Starého mosta v Bratislave a profil koryta Dunaja.
Oblasti praktického využitia sonarového systému
- Vodohospodárska činnosť a priepustnosť tokov: Predpoveď zmien v korytách, presná znalosť stavu riečneho dna a plánovanie protipovodňových opatrení.
- Inšpekcia mostných pilierov a spodnej stavby: Kontrola vymývania a usadzovania sedimentov okolo pilierov Starého mosta v Bratislave, mosta ŽSR v Trnovci nad Váhom (km 117,48) a Kolonádového mosta v Piešťanoch (Záverečné správy č. 01/03/2026 a 03/07/2026).
- Vytýčenie a čistenie plavebných dráh: Detekcia nebezpečných plytčín, podvodných prahov a prekážok plavby (potopené stromy, sutiny, vraky).
- Monitoring priehrad a hatí: Zisťovanie stavu podložia vodných diel, priesakových a melioračných kanálov a protipriesakových stien.

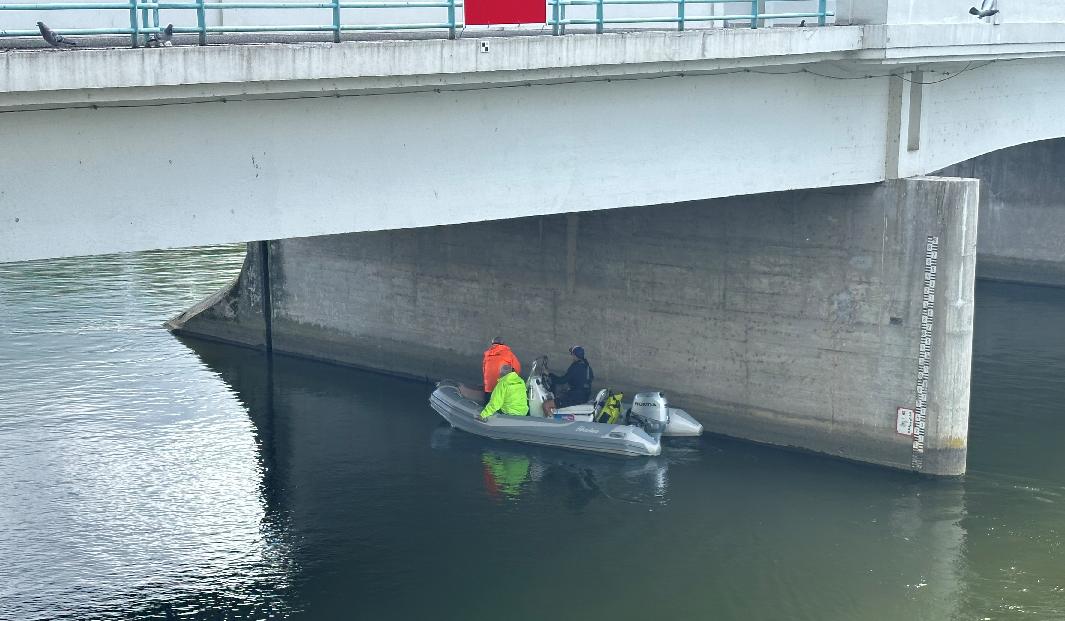

Terénna fotodokumentácia zo Záverečnej správy č. 03/07/2026: Prieskumné plavidlo W.T.A. Mapping a.s. s nízkym ponorom počas detailnej previerky pilierov I. P a II. P Kolonádového mosta v Piešťanoch pred začatím sanácie pre Mesto Piešťany.
Batymetrický profil dna: tri hĺbkové úrovne sedimentácie v úseku Dobrohošť na Dunaji.
Technické informácie a výhody systému
| Technický parameter | Špecifikácia W.T.A. Mapping a.s. |
|---|---|
| Základné sonarové vybavenie | Viaclúčové a vysokofrekvenčné aparatúry Lowrance so záznamom 3D štruktúry dna |
| Člnová a podvodná magnetometria | Magnetometer Foerster FEREX 4.034 s ponornou sondou (hĺbka do 30 m) a Whites SURF P.I. PRO (hĺbka 35 m) |
| Potápačský tím a hĺbkové senzory | Certifikovaní potápači CMAS P** s podvodnými pulznými detektormi SCUBA PULSE DIVE (hĺbka do 60 m) |
| Geodetické určovanie polohy | Externý GNSS 2000 Plus (GPS, GLONASS, Galileo, BeiDou) s presnosťou 60 cm v otvorenom teréne + Locus Pro |
| Rýchlosť zberu informácií | Zmapovanie vybranej oblasti o cca 50 % rýchlejšie oproti bežným štandardným systémom |
| Množstvo a kvalita dát | O 60 – 70 % viac informácií o objekte záujmu s dodaním detailnejšieho 3D výstupu |
Využitie systému na sekundárne a krízové účely
Podľa prezentácie projektu W.T.A. Monitoring sú hranice využitia systému mimoriadne široké aj mimo klasického stavebníctva:
- Súčinnosť so záchrannými zložkami a Políciou SR: Pátranie po nezvestných osobách a pod hladinou skrytých predmetoch pochádzajúcich z trestnej činnosti. Pri celoplošnom pátraní má náš systém niekoľkonásobne vyššiu účinnosť a rýchlosť ako nasadenie potápačov a znižuje riziko ich úrazu.
- Dohľadanie motorových vozidiel pod hladinou: Úspešné dohľadanie osobných vozidiel po dopravných nehodách a ich presná geodetická lokalizácia pre vytiahnutie.
- Podvodná archeológia: Objav potopenej vojnovej lode (mínolovky) z obdobia 2. svetovej vojny v starom koryte Dunaja so špeciálnym kamerovým systémom pre kalnú vodu.
Prieskumné plavidlo W.T.A. Mapping a potápačský tím CMAS pri monitoringu vodnej hladiny a riečneho dna.
