Princíp a možnosti magnetometrického a radarového prieskumu
Georadarový a magnetometrický prieskum vykonávame na spevnených plochách, v zastavanom území, na vodných tokoch aj v lesnom a horskom teréne.
Merania sú nedeštruktívne, tiché a prebiehajú bez prerušenia prevádzky staveniska. Všetky anomálie zameriavame autorizovaným RTK GNSS prijímačom v súradnicovom systéme S-JTSK (výška Bpv) a odovzdávame vo formátoch AutoCAD (DWG) a GIS (SHP).
Čo dokážeme georadarovým meraním odhaliť?
- Staré a neevidované inžinierske siete: Zisťovanie a presná priestorová lokalizácia podzemných káblov, potrubí a prekážok v stavebnej činnosti až do hĺbky 15 m.
- Základy budov a skládky: Odhaľovanie starých neevidovaných skládok odpadu, betónových základov a pozostatkov inej stavebnej činnosti pod povrchom terénu, ktorá by následne enormne predražila nový stavebný proces.
- Podzemné dutiny a prepadliny: Diagnostika vymytých dutín a premočenej pôdy pod cestnými komunikáciami a električkovými traťami s vysokým predpokladom vzniku havarijného prepadu vozovky.
- Podzemné objekty a šachty: Lokalizácia tunelov, skladov, krytov a podzemných šácht (aj zasypaných resp. zatopených) do hĺbky desiatok metrov.
- Kontrola telies hrádzí a únikov: Kontrola stálosti a stavu telies riečnych a jazerných hrádzí, lokalizácia priesakov a kontrola zosuvných rizík.
INTERAKTÍVNY INŠPEKTOR HĹBKOVÝCH VRSTIEV MERANIA
Prepnite hĺbkový horizont a pozrite si reálny technický výstup diagnostiky:
0 m: Povrch & Fotogrametria dronom (3D Ortofoto)
Presná 3D digitálna ortofotomapa záujmového staveniska s centimetrovým určením hraníc parciel a viditeľných geomorfologických prekážok.
Technické parametre našich geofyzikálnych meraní
| Typ merania / antény | Hĺbkový rozsah | Cieľ diagnostiky |
|---|---|---|
| Vysokofrekvenčný radar (900 – 1600 MHz) | 0 – 1,2 m | Konštrukčné vrstvy asfaltu, betónové armatúry, plytké inžinierske siete |
| Stredofrekvenčný radar (300 – 500 MHz) | 0,5 – 4,5 m | Vodovodné, plynové a kanalizačné potrubia, dutiny, staré pivnice |
| Hĺbkový georadar (50 – 150 MHz) | 2 – 15+ m | Zlomové pásma, skalné podložie, podzemné šachty, neevidované skládky |
| Viacsondová magnetometria | 0 – 6,0 m | Feromagnetické anomálie, nevybuchnutá munícia (UXO), armatúry |
Príklady z praxe a autentické referencie z prezentácií
Naše georadarové a geofyzikálne merania úspešne pomohli pri realizácii kľúčových projektov:
- Lokalizácia podzemnej šachty (overené odkopom): Georadarové meranie s hĺbkovým dosahom desiatok metrov. Šachta bola úspešne lokalizovaná a jej prítomnosť a klesanie do hĺbky následne potvrdené kontrolným odkopom (prezentácia WTA).
- NS MHD Petržalka (101 000 m²): Rádiolokačná diagnostika koridoru električkovej trate Janíkov dvor – Bosákova, lokalizácia neevidovaných armovaných betónových blokov, križovaní inžinierskych sietí a podzemných prekážok pre Mesto Bratislava.
- Hĺbkový prieskum zakladania 37 mostných pilierov: Rádiolokačné overenie a karotáž pätiek zakladania mostov na obchvate D4R7 a estakád R2 do hĺbok 5 až 12 m pred začatím pilotáže.

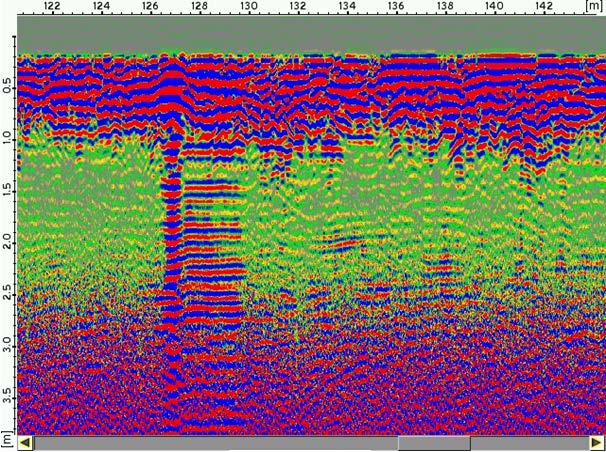

- Detekcia dutín a premočenej pôdy pod vozovkou: Identifikácia rizikových kaverien a premočeného podložia pod mestskými ulicami s rizikom vzniku prepadu vozovky pred rekonštrukciou povrchu.
Riešite diagnostiku podložia pred výstavbou?
Kontaktujte náš tím inžinierov geofyziky. Navrhneme optimálny raster georadarových profilov pre váš projekt.
